主要特点：

功能强大、使用简单、携带方便；

体积小巧：260mmｘ120mmｘ180mm；

重量轻：约2.8Kg；

测量范围宽：200Hz～1860KHz；-100dB~+42dB；

采用液晶显示方式，显示更直观；

交流供电和内部锂电池（可通过适配器充电）两种供电方式。

二.技术指标

1. 选频电平表和电平振荡器共有技术指标：

1.1内部采用了频率数字合成（DDS）技术，测量范围200Hz~1860KHz   误差：±2ppm。

1.2电平单位可在dB、dBm和V/mv/μv之间随意转换。

1.3 液晶屏规格：

320ｘ240型汉字点阵液晶屏；全中文界面、LED背光。

1.4 交直流电源两种供电方式：

       A:交流：使用220Ⅴ±10% （50Hz）交流适配器供电。

       B:直流：内置可充电锂离子电池供电；待机时间约8小时。

1.5  MTBF（可靠性）：约3000h

1.6 安全要求：

    符合GB6587.1规定的Ⅱ组要求，其中额定工作范围:0℃～40℃

1.7 本机功耗：约4VA

1.8 仪表外形尺寸：260(长)mmｘ120（宽）mmｘ180（高）mm

1.9 仪表重量：约2.8Kg

2. 选频电平表技术指标：

2.1 频率测量范围：

       宽频：200Hz ~ ~1860 KHz

       选频：窄带200Hz ~ 1860KHz

                宽带10KHz ~ 1860KHz

2.2 频率响应误差（以0dB档同轴75Ω阻抗、80KHz为基准）：

       宽频：A:200Hz~620KHz       ±0.2dB

            B :620 KHz~1860KHz    ±0.5dB

       选频：A:200Hz~620KHz         ±0.2dB

          B :620KHz~1860KHz     ±0.5dB

2.3 电平测量范围：

    宽频测量范围（同轴/平衡输入）： －50dB ~＋42dB

       选频测量范围（同轴/平衡输入）： －100dB~＋42dB

       +20dB以上电平输入仅限于使用高阻抗输入

2.4 电平换档误差（以0dB档同轴75Ω阻抗、80KHz为基准）：±0.2dB

2.5 零电平误差（以0dB档同轴75Ω阻抗、80KHz为基准）：±0.2dB

2.6 电平刻度误差（以0dB同轴75Ω阻抗、80KHz为基准）：±0.2dB

2.7 输入阻抗：

       A:同轴  75Ω、150Ω、600Ω、∞(高阻抗)

      B:平衡  75Ω、150Ω、600Ω、∞(高阻抗)

2.8 选择性：

       A:  20Hz带宽（适合测试10KHz以下频段）

          Δа＝3dB的带宽:      约20Hz

          ±150Hz      阻带衰减≥60dB

       B:  1.74KHz带宽（适合测试10KHz以上频段）

          Δа＝3dB的带宽:      约1.74KHz

          ±6KHz       阻带衰减≥60dB

2.9 固有失真衰减：

    提高灵敏度50 dB≥60dB

2.10 中频、衰减：≥60dB

2.11 回波损耗 ：  ≥35dB

2.12 频率跟踪范围   输入电平＞-30dB，200Hz~1860KHz

2.13 平衡输入及纵向干扰衰减：    200Hz~620KHz    ≥40dB

2.14 机内固有杂音： ≤可测电平25dB

2.15 电平时间稳定性：1小时 约±0.2dB； 7小时 约±0.3dB

2.16 累计误差±0.5dB

3. 电平振荡器技术指标：

3.1 输出频率范围：200Hz~1860KHz

3.2 输出电平范围：－50dB~＋26dB

同轴 ：阻抗0Ω  －50dB ~＋20dB

                    阻抗75Ω  －50dB ~＋14dB

                     阻抗150Ω －50dB ~＋14dB

                     阻抗600Ω －50dB ~＋14dB

         平衡：阻抗0Ω   －50dB ~＋26dB

                     阻抗75Ω  －50dB ~＋20dB

                     阻抗150Ω －50dB ~＋20dB

                     阻抗600Ω －50dB ~＋20dB

3.3 电平步进值设定范围： 0.1dB~30dB之间

3.4 零电平误差（以0dB档同轴75Ω阻抗、80KHz为基准）：   ±0.2dB

3.5 电平换档误差（以0dB档同轴75Ω阻抗、80KHz为基准）：±0.2dB

3.6 频率响应误差（以0dB档同轴75Ω阻抗、80KHz为基准）：

      200Hz~620KHz             ±0.2dB

      620KHz ~1860KHz          ±0.5dB

3.7 输出信号谐波衰减：－50dB ~＋26dB       ≥40dB

3.8 非谐波杂散信号衰减：                   ≥50dB

3.9 平衡输出纵向干扰衰耗： 200Hz~620KHz   ≥40dB

3.10 输出阻抗：

     同轴0Ω、75Ω、150Ω、600Ω

        平衡0Ω、75Ω、150Ω、600Ω

3.11 回波损耗： ≥30dB

3.12 电平时间稳定性： 允许每小时波动    约±0.3dB

3.13 累计最大误差±0.5dB

三.功能说明

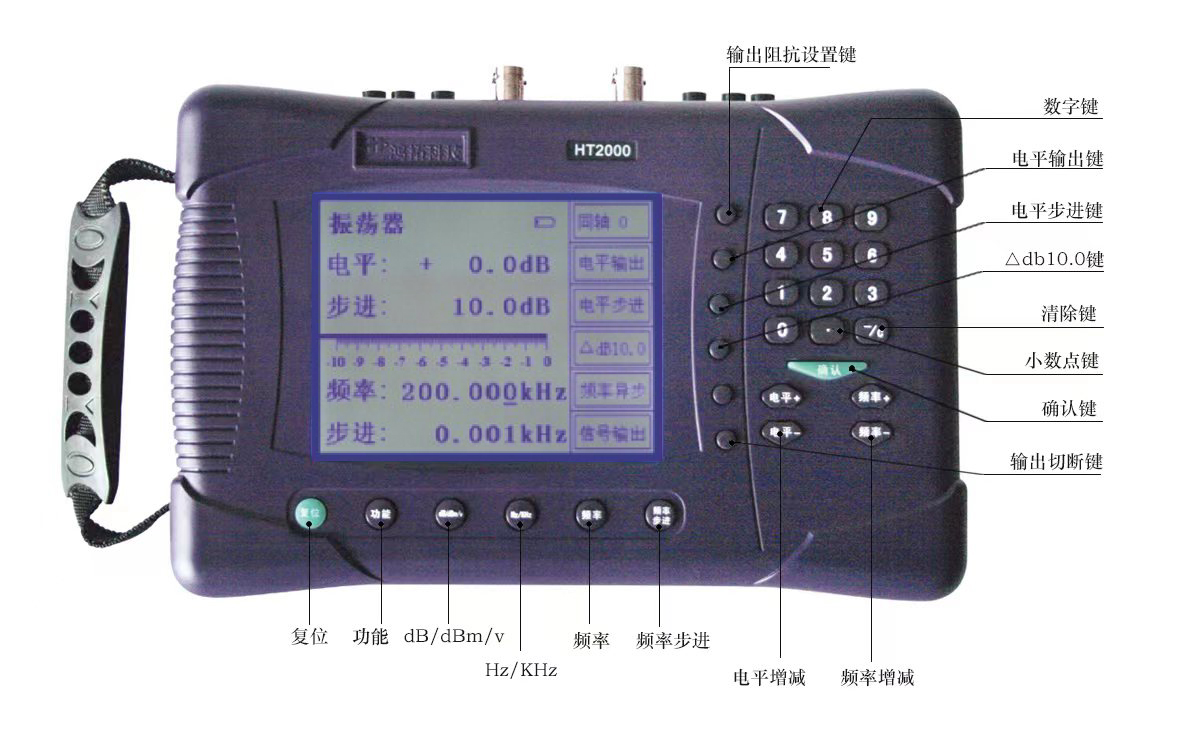

图1、振荡器面板图

注：单台振荡器使用时，没有频率同步、频率异步功能。

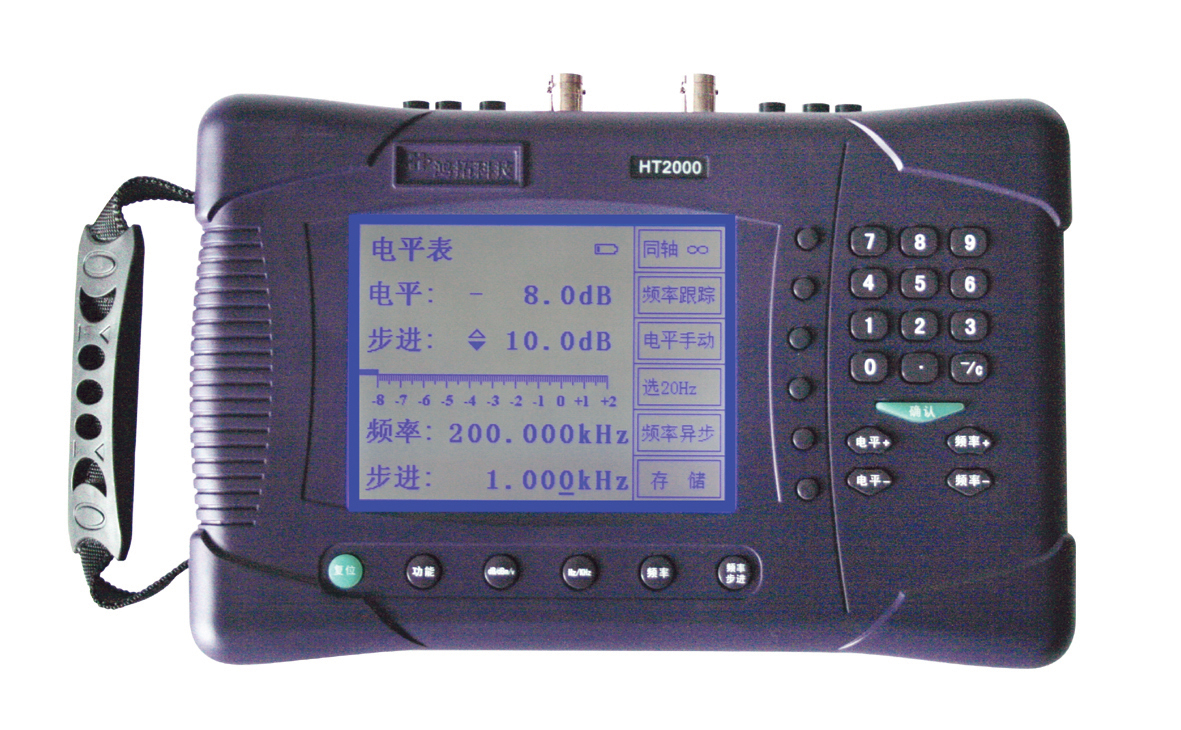

图2、电平表面板图

1.“复位“键：使用该键仪表进入初始界面。

2.“功能”选择键：电平表振荡器二合一型“电平表、振荡器、阅读”三项功能转换键；

                             电平表  “电平表、阅读”两项功能转换键；

                            振荡器该键无功能

3.“dB/dBm/V”转换键：按该键电平可在“dB”、“dBm”、及“V”之间自动互相转换。

4.“频率”键：按该键对应显示屏第5行（光标此时在该行），输入不同的数字并确认，即输入不同的频率。

5.“Hz/KHz”单位转换键：按该键，频率确认单位可在“KHz”或“Hz”之间相互转换。

6. 频率步进键：按该键，光标停留在显示屏第6行（光标此时在该行），频率的步进值可在1 Hz~99KHz任意设定。

7. 数字键：0~9共十位数字输入键。

8. 小数点按键

9. “－/C”负号、清除键：在输入数字出错时，按该键即清除；输入电平值时作为负号键。

10.“确认”键：按该键为确认输入。

11. 频率增、减键：手动测试时改变频率值。（按该键可根据设定的频率步进值进行频率增加或减少）。

12. 电平增、减键：手动测试时改变电平值。（按该键可根据设定的电平步进值进行电平的增加或减少）。

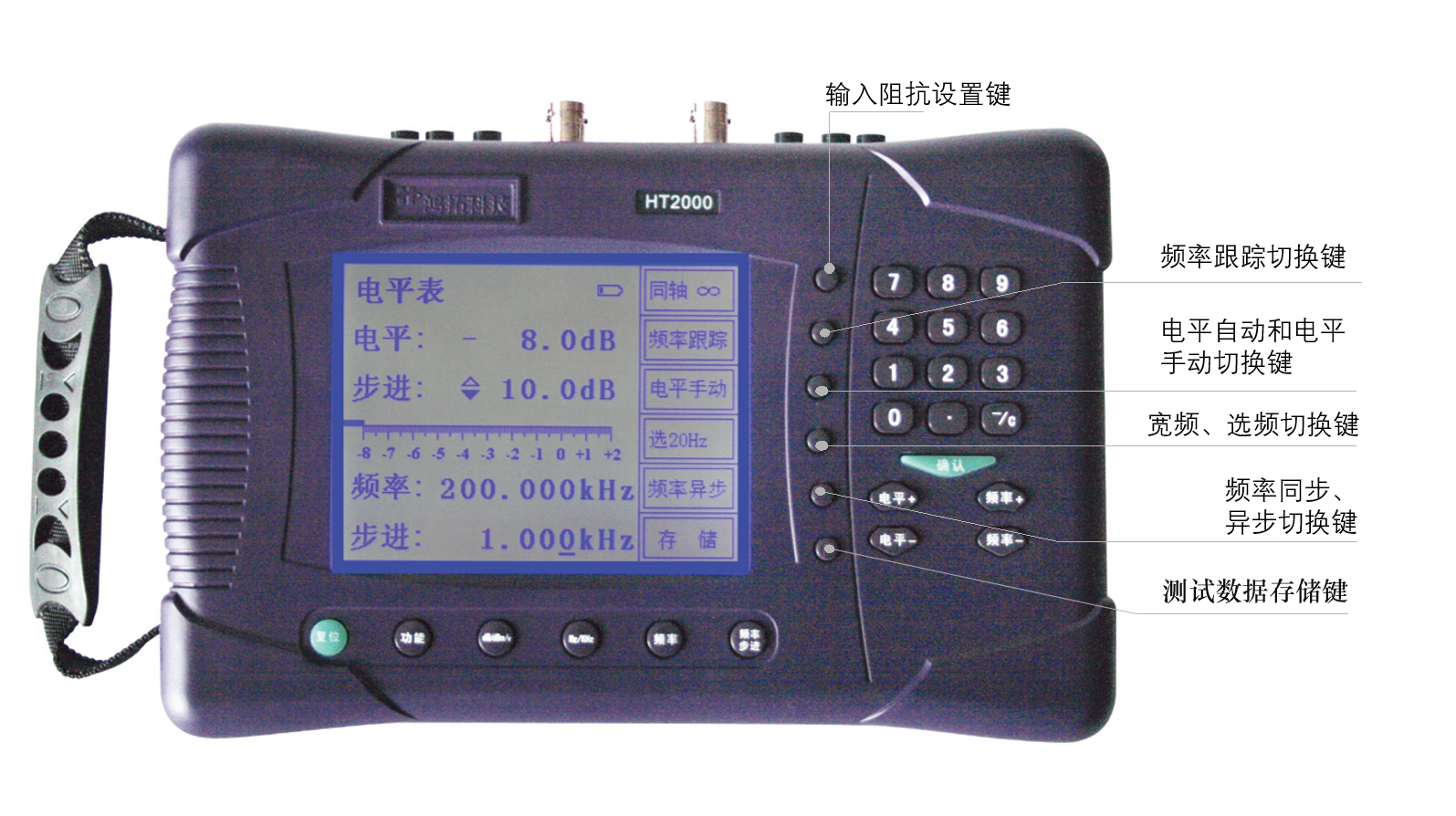

13~18按键随功能选择键的切换（选频电平表、电平振荡器、阅读）而显示不同的定义，以下分三点详细说明13~18按键在不同的界面下所表达的功能。

对电平表而言：

13.“输入阻抗”设置键：可依次选择同轴或平衡工作方式，输入阻抗

       根据所需进行选择。

本机设置以下几种输入阻抗：

同轴  75Ω、150Ω、600Ω、∞(高阻抗)

平衡  75Ω、150Ω、600Ω、∞(高阻抗)

14.“频率跟踪”切换键：在宽频工作状态下，自动测试出被测信号的电平值后，按该键可测出该电平值下的频率值。

15.“电平自动、电平手动”切换键：在选频工作状态下，使用该功能键须将电平表的频率与被测信号的频率设置一致后按该键，此时测试该信号的电平值。

16. 宽频、选频20Hz带宽、选频1.74KHz带宽三种测试方法选择键：

可依次选择上述三种测量方式（注：在进行选频测试时，若被测信号大于10KHz选择“1.74KHz”带宽,若被测信号小于10KHz选择“20Hz”带宽）。

17. 频率同步、频率异步切换键：无效（只有电平表振荡器二合一型有效）

18.“存储”键：它具有100个记忆单元。选频电平表在测试过程中，每一次的测试结果可通过按该键分别记录在阅读单中。按该键显示屏第一行会出现记忆存储中闪烁字符，若需再次阅读或打印所存储的数据时，只需按住“2功能”键2秒不松手，显示屏自动翻转到阅读界面。

对振荡器而言：

13.   输出阻抗设置键：可依次选择同轴或平衡工作方式，输出阻抗根据所需进行选择。

    本机可以设置以下几种输出阻抗：

    同轴0Ω、75Ω、150Ω、600Ω

    平衡0Ω、75Ω、150Ω、600Ω

14.“电平输出”键：设置所需的输出电平值（例如：若需输出“-15dB”信号首先按电平输出键，此时光标移入显示屏第2行，再按“-”、“1”、“5”、“确认”即可）。

15.“电平步进”键：按该键光标移入显示屏第3行，此时输入的电平值可

在0.1dB~20dB任意设定。

16.“ΔdB10.0”键：本机设定了“0.1dB”、“1dB”、“10dB”三

       种默认的步进值，可以通过按该键进行循环切换。

17. 频率同步、频率异步切换键：无效（只有电平表振荡器二合一型有效）。

18. 输出切断键：按该键振荡器无信号输出，此时显示屏第6行右下脚方框内显示信号切断，再按该键振荡器恢复输出。

电平表阅读界面：

   （当按住“功能”键2秒钟不动，显示界面自动翻转到阅读界面）。若需返回电平表界面，请继续按“功能”键不松手，直到翻回为止。

13. 换行键

14. 换页键

15. 打印键：打印本机记忆的各次测试数据。

16. 记忆起点键：根据需要设置每次开始测试时的第一个测试数据。

17. 记忆终点键：根据需要设置每次结束测试时的最后一个测试数据。

18. 清除键：按该键清除记忆存储的内容。

四．使用说明

4.1 开机及操作准备：

   电源拨动开关：此拨动开关共分三档：开机（1）、关机（充电）（2）、外接电源（3）。

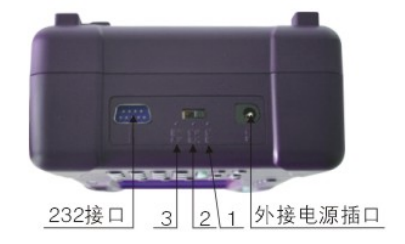

图3、仪器背板图

开机（1）：将侧面的拨动开关置于开机档，仪表即可以开始工作。

关机充电（2）： 当液晶屏上的电池标志显示需要给机内电池充电时，请将开关置于关机状态。

充电时请注意：一定要将仪表置于关机充电状态时才能充电，将仪表配置的适配器的插头插入插座内，此时适配器上出现红灯指示，说明进入正常的充电工作状态。当适配器上的指示灯变为绿灯时，说明内部电池电已充满，拔掉适配器插头。（前三次要等电池电量完全耗尽时再进行充电，充电时间要保证十二小时以上。否则将损伤机内电池的使用寿命。本机内置电池充电后可以待机约八小时）。

外接电源（3）：当机内电池电量耗尽又来不及充电时，可选用外接适配器工作方式：将外接交流适配器插头插入插座内，将侧面的拨动开关置于“外接”状态，即可保证仪表的正常供电。（注：选择外接适配器供电时，适配器指示“红灯”亮，并且适配器有点温度属于正常工作。如所选择适配器不能正常供电，也可选择12V稳压器供电，但正负极不可接反。）

当机内电池电量耗尽而现场又没有220Ⅴ交流电源时可选用外接备用锂离子电池供电，将外接锂离子电池的电从插座内输入，将侧面的拨动开关置于“外接”状态，就可以保证仪表的正常供电。

安全警告：请使用本机原装适配器给仪表充电，否则，由此引发的安全后果，责任自负。

注：外接备用锂离子电池属于可选购件，不在仪表出厂标准配置中。

测试插孔：电平表为平衡输入插孔或同轴输入插孔；

          振荡器为平衡输出插孔或同轴输出插孔。

           平衡插孔较近的两个孔外侧的为接地孔，另外两个为信号孔。

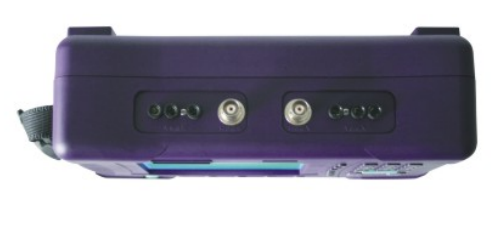

图4、信号输入输出插孔示意图（以电平表面板为例）

4.2测量操作简介

1．频率输入：

     例如输入162.5KHz频率时先按下：按“5”键将单位切换到“KHz”后，按“1”“6”“2”“.”“5”“确认”即可。

      例如输入980Hz频率时先按下：按“5”键将单位切换到“Hz”后，按“9”“8”“0”“ 确认” 即可。

2．电平值输入（只有电平振荡器具有此功能）：

   例如输入+10dB电平值时先按“电平输出键”后，光标移入显示屏第2行，再按“1”“0” “ 确认” 即可。

   例如输入-16dB电平值时先按“电平输出键”后，光标移入显示屏第2行，再按“-”“1”“6”“ 确认” 即可。

3．本机具有开机时自动校准功能，测试时如需再次校准电平只需重新开机即可。

4．频率步进值的输入：为了更加方便测试，本机频率步进值可以在 1Hz～99KHz之间任意设定。

     例如设定12Hz频率步进值: 按“KHz/Hz”键将单位切换到“Hz”再按“频率步进”值键后，光标移入显示屏第6行，再按“1”“2”“ 确认” 即可。

     例如设定18KHz频率步进值: 按“KHz/Hz”键将单位切换到“KHz”再按“频率步进”值键后，光标移入显示屏第6行，再按“1”“8”“ 确认” 即可。

5．电平步进值的输入（只有电平振荡器具有此功能）：

      例如输入12dB电平步进值:按“电平步进”值键，光标移入显示屏第3行，再按“1”“2”“ 确认” 即可。

   0.1dB,1dB,10dB电平步进值的输入只要按下该键，显示屏第3行显示“0.1dB”为0.1dB步进值，显示“1dB”为1dB步进值，显示“10dB”为10dB步进值。

6．电平表宽频手动测量：将被测信号从输入插孔输入，输入的方式和输入阻抗根据用户的需要设定。按“电平自动/电平手动”键，显示屏第3行右边方框内显示“电平手动”，在手动测试状态下，显示屏第2行提示△/    标记，如果下    为实芯，请按“12电平-”键进行换档；如果提示▲/    标记为▲为实芯，请按“12电平+”键进行换档；第2行显示电平值为被测信号的电平值。

7．电平表宽频自动测量：将被测信号从输入插孔输入，输入的方式和输入阻抗根据用户的需要设定。按“电平自动/电平手动”键，显示屏第3行右边方框内显示“电平自动”即可，这时显示屏第2行，显示的就是被测信号的电平值。

8．电平表选频手动测量电平：将被测信号从输入插孔输入，输入的方式和输入阻抗根据用户的需要设定。按“电平自动/电平手动”键，显示屏第3行右边方框内显示“电平手动”，通过数字键输入被测信号的频率。按“宽频/选频”转换键，显示屏第4行右边方框内显示选频/20Hz或选频/1.74KHz（被测信号大于10KHz选择1.74KHz带宽，被测信号小于10KHz选择20Hz带宽）。根据电平提示符（  ▲符）切换电平档位，测出被信号的电平值。

9．电平表选频自动测量电平：将被测信号从输入插孔输入，输入的方式和输入阻抗根据用户的需要设定。按“宽频/选频”转换键，显示屏第4行右边   边方框内显示选频/20Hz或选频/1.74KHz，通过数字键输入被测信号的频率，再按“电平自动/电平手动”键，显示屏第3行右边方框内显示“电平自动”，这时显示屏第2行就显示出被测信号的电平值。

10. 电平表自动测量频率(频率跟踪)：频率跟踪可在宽频状态下跟踪或选频状态下跟踪。将被测信号从输入插孔输入，按“宽频/选频”转换键，显示屏第4行右边方框内显示“宽频”状态；再按“电平自动/电平手动”键，显示屏方框内显示“电平自动”，显示屏上方出现电平跟踪中字符，这时等待仪表测出电平值，再按“频率跟踪”键，显示屏上方出现频率跟踪中字符，显示完毕之后，此时显示屏第5行就显示出被测信号的频率值。如要测试第2个频率点，只需再按频率跟踪即可。同样在选频状态下跟踪频率只需按“宽频/选频”转换键，显示屏第4行右边方框内显示“选频20Hz/1.74KHz”状态，再按“频率跟踪”，显示屏上方出现电平跟踪中、频率跟踪中滚动字符，这时显示屏第5行就显示出被测信号的频率值。

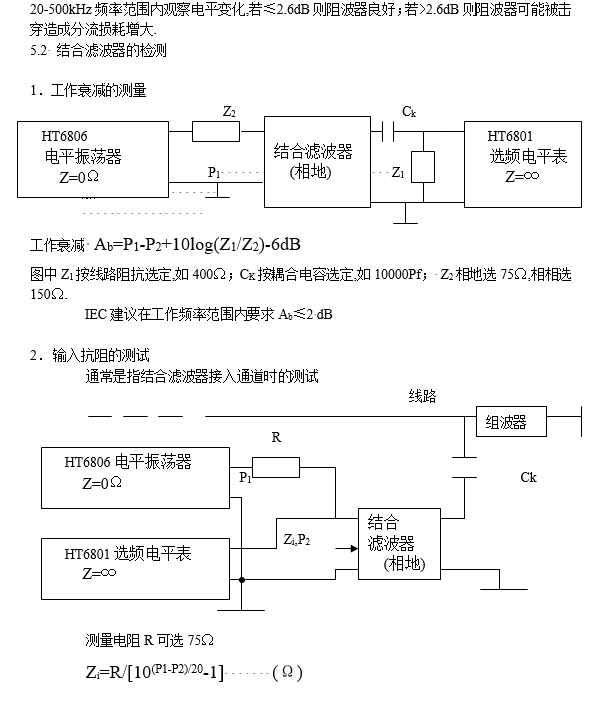

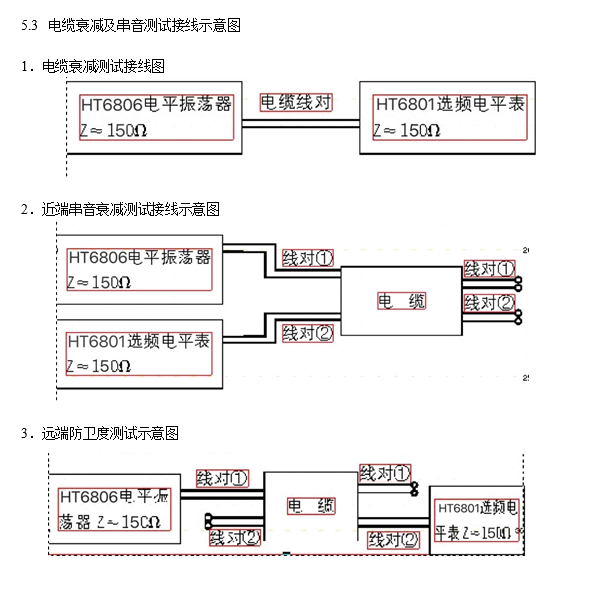

注意在电平表与振荡器的实际使用中：

1要获得某频点比仪表更高的频率响应测试精度，可在该频点对电平表和振荡器进行误差校正。

2要获得某电平值下比仪表更高的测试精度，可在该电平值下对电平表和振荡器进行误差校正。
